▶︎ C2R-FRD1 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Media Source Voice Voice Phone Answer OK Volume Down ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

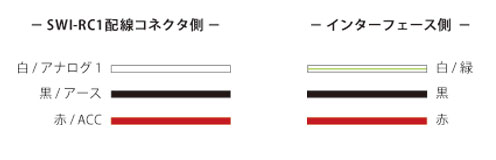

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ C2R-GM11 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Track Up Track Up Track Down Track Down Mute Mute ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ C2R-GM29 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Track Up Track Up Track Down Track Down Source Source Mute Mute Preset Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

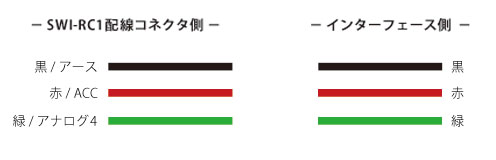

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS-2X ブルーハウジング 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Source Up Source Source Down Volume Up Voice Voice Prog Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS-2X ブラックハウジング 接続時

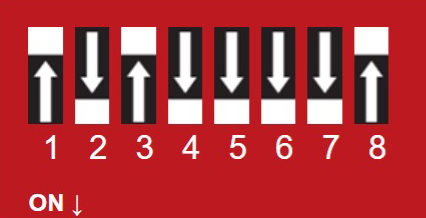

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Source Up Source Source Down Volume Up Voice Voice Prog Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS-2C-CTSX 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Preset Preset Up Voice Voice Source Source Mute Mute ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS-5 ブルーハウジング 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Source Up Source Source Down Volume Up Voice Voice Prog Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS-5 ブラックハウジング 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Source Up Source Source Down Volume Up Voice Voice Prog Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ RP3-GM11 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Source Up Source Source Down Volume Up Voice Voice Prog Preset Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ RP3.2-TY11 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Mode Source Phone Answer Answer End End Voice Voice Enter Volume Down Back Band Arrow Left Track Down Arrow Right Track Up ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ OS2C-GM32X 接続時

■　ディップスイッチ設定　■

■　標準割り当てボタン機能　■

Vehicle Buttons Radio Functions Volume Up Volume Up Volume Down Volume Down Seek Up Track Up Seek Down Track Down Voice Voice End End ※注意事項※ 標準割り当て機能にあっても日本のナビゲーションではプログラムできない場合がございます。 お車にないボタンはご利用になれません。

■　コネクタ・配線接続先　■

※注意事項※ パナソニック製ナビゲーションなどの配線接続の場合はSWI-ADAPTを合わせてご利用下さい。 使用しない配線は絶線処理して下さい。



▶︎ その他 接続時

本国サイトでの確認となります。 ご利用製品をクリックしてご確認下さい。 ↓　↓　↓

SWI-RC-1 SWI-CP2   SWI-CP2を選択   DIPS(manual)を選択 お取付するお車とRadioを選択 ※RadioはPioneerを選択 ディップスイッチを設定 車両に接続 － 注意事項 － SWI-RC-1/SWI-CP2でご利用いただけるナビゲーションは日本では主にパイオニア製となります。 STEP2 Select Radioの設定はPioneerをご選択下さい。 SWI-ADAPTご利用時も同様にPioneerをご選択下さい。 ご利用しない線は絶縁処理してください。 SWI-CP2はiOS、Android向けアプリケーションがございますが 動作不安定のためサポート対象外となります。 Windowsパソコンでのプログラミングは可能となりますがInternet Explorer Version 10 - 11 のみでの動作となりご利用環境でも異なるため動作保証は致しかねます。
